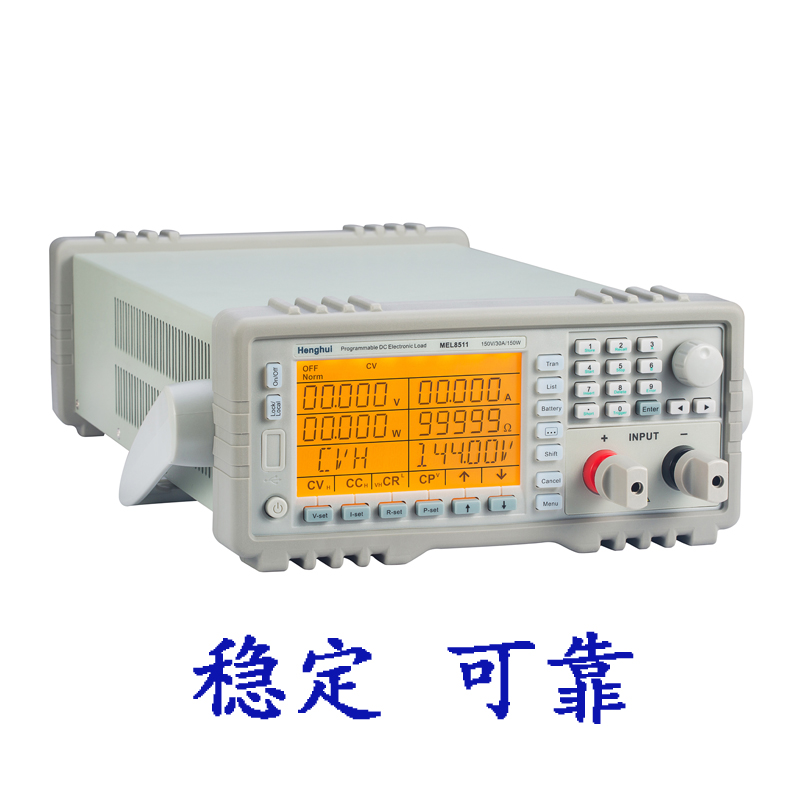

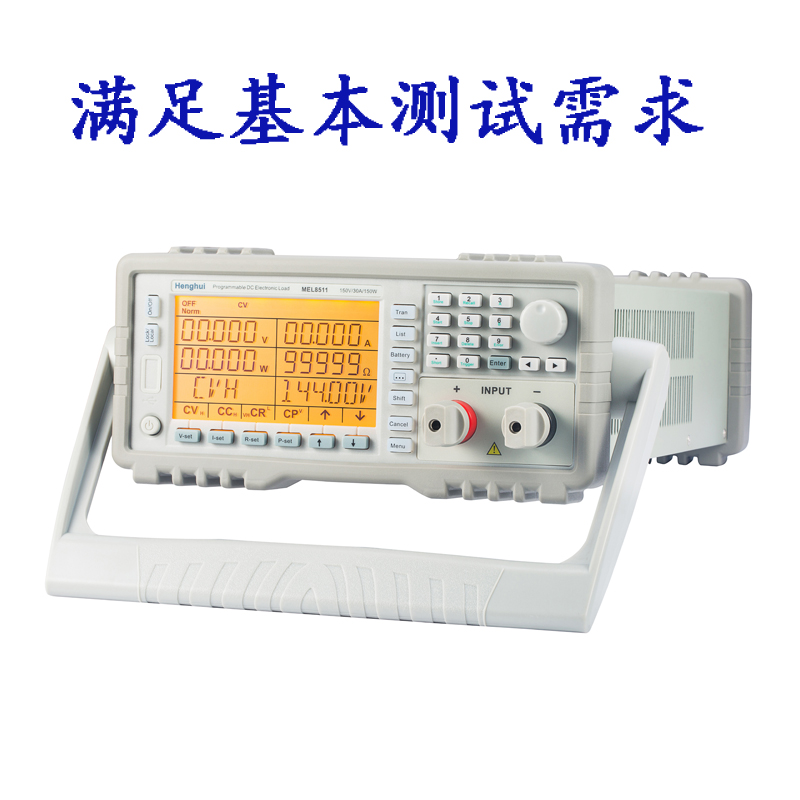

MEL系列电子负载是新一代高性能可编程电子负载，提供强大的测试功能和友好的人机界面，配备通信接口，支持SCPI可编程仪器标准指令和Labview开发平台。广泛适用于航空航天、船舶制造、汽车电子、太阳能电池、燃料电池等科研和生产领域。
技术参数
使用此规格时，请确保开机30分钟以上。
表一 (150W/300W)
|
型号 |
MEL8511 |
MEL8512 |
MEL8512C |
MEL8512B |
|
额定输入(0~40℃） |
||||
|
电压 |
0～150V |
0～150V |
0～150V |
0～500V |
|
电流 |
1mA～30A |
1mA～30A |
1mA～60A |
1mA～15A |
|
功率*1 |
150W |
300W |
300W |
300W |
|
最小工作电压 @最大电流 |
1.5V |
0.82V |
1.2V |
3.8V |
|
定电压模式 CV |
||||
|
低量程 |
0.1～30V |
0.1～30V |
0.1～30V |
0.1～30V |
|
分辨率 |
1mV |
1mV |
1mV |
1mV |
|
精度 |
±(0.05%+0.02%FS) |
±(0.05%+0.02%FS) |
±(0.05%+0.02%FS) |
±(0.05%+0.02%FS) |
|
高量程 |
0.10～150V |
0.10～150V |
0.10～150V |
0.10～500V |
|
分辨率 |
10mV |
10mV |
10mV |
10mV |
|
精度 |
±(0.05%+0.025%FS) |
±(0.05%+0.025%FS) |
±(0.05%+0.025%FS) |
±(0.05%+0.025%FS) |
|
定电流模式 CC |
||||
|
低量程 |
0～3A |
0～3A |
0～6A |
0～1.5A |
|
分辨率 |
1mA |
1mA |
1mA |
1mA |
|
精度 |
±(0.1%+0.1%FS) |
±(0.1%+0.1%FS) |
±(0.1%+0.1%FS) |
±(0.1%+0.1%FS) |
|
高量程 |
0～30A |
0～30A |
0～60A |
0～15A |
|
分辨率 |
10mA |
10mA |
10mA |
10mA |
|
精度 |
±(0.1%+0.15%FS) |
±(0.1%+0.15%FS) |
±(0.1%+0.15%FS) |
±(0.1%+0.15%FS) |
|
定电阻模式 CR(当输入电压和电流值≥满量程的10%) |
||||
|
低量程(VH CRL) |
≈0.06～6Ω |
≈0.04～6Ω |
≈0.025～3Ω |
≈0.3～36Ω |
|
分辨率 |
100uΩ |
100uΩ |
50uΩ |
600uΩ |
|
精度(阻抗) |
±(0.5%+0.5%FS)(Z) |
±(0.5%+0.5%FS)(Z) |
±(0.5%+0.5%FS)(Z) |
±(0.5%+0.5%FS)(Z) |
|
中量程(VH CRM) |
≈6～600Ω |
≈6～600Ω |
≈3～300Ω |
≈36～3600Ω |
|
分辨率 |
2.7uS |
2.7uS |
5.4uS |
0.45uS |
|
精度(导纳) |
±(1%+1%FS)(Y) |
±(1%+1%FS)(Y) |
±(1%+1%FS)(Y) |
±(1%+1%FS)(Y) |
|
高量程(VH CRH) |
≈60～4000Ω |
≈60～4000Ω |
≈30～4000Ω |
≈360～4000Ω |
|
分辨率*2 |
0.30uS |
0.30uS |
0.20uS |
0.051uS |
|
精度(导纳) |
±(1.5%+1.5%FS)(Y) |
±(1.5%+1.5%FS)(Y) |
±(1.5%+1.5%FS)(Y) |
±(1.5%+1.5%FS)(Y) |
|
低量程(VL CRL) |
≈0.06～1.12Ω |
≈0.04～1.12Ω |
≈0.025～0.6Ω |
≈0.3～2.4Ω |
|
分辨率 |
18uΩ |
18uΩ |
9.6uΩ |
38uΩ |
|
精度(阻抗) |
±(0.5%+0.5%FS)(Z) |
±(0.5%+0.5%FS)(Z) |
±(0.5%+0.5%FS)(Z) |
±(0.5%+0.5%FS)(Z) |
|
中量程(VL CRM) |
≈1.12～112Ω |
≈1.12～112Ω |
≈0.6～60Ω |
≈2.4～240Ω |
|
分辨率 |
15uS |
15uS |
27uS |
6.8uS |
|
精度(导纳) |
±(1%+1%FS)(Y) |
±(1%+1%FS)(Y) |
±(1%+1%FS)(Y) |
±(1%+1%FS)(Y) |
|
高量程(VL CRH) |
≈11.2～2000Ω |
≈11.2～2000Ω |
≈6.0～2000Ω |
≈24～2000Ω |
|
分辨率 |
1.6uS |
1.6uS |
3.0uS |
0.78uS |
|
精度(导纳) |
±(1.5%+1.5%FS)(Y) |
±(1.5%+1.5%FS)(Y) |
±(1.5%+1.5%FS)(Y) |
±(1.5%+1.5%FS)(Y) |
|
定功率模式(当输入电压和电流值≥满量程的10%) |
||||
|
量程 |
0～100W |
0～100W |
0～100W |
0～100W |
|
分辨率 |
1mW |
1mW |
1mW |
1mW |
|
精度 |
±(1%+0.1%FS) |
±(1%+0.1%FS) |
±(1%+0.1%FS) |
±(1%+0.1%FS) |
|
量程 |
100～150W |
100～300W |
100～300W |
100～300W |
|
分辨率 |
10mW |
10mW |
10mW |
10mW |
|
精度 |
±(1%+0.1%FS) |
±(1%+0.1%FS) |
±(1%+0.1%FS) |
±(1%+0.1%FS) |
|
电流测量值 |
||||
|
低量程 |
0～3A |
0～3A |
0～6A |
0～1.5A |
|
分辨率 |
1mA |
1mA |
1mA |
1mA |
|
精度 |
±(0.1%+0.1%FS) |
±(0.1%+0.1%FS) |
±(0.1%+0.1%FS) |
±(0.1%+0.1%FS) |
|
高量程 |
0～30A |
0～30A |
0～60A |
0～15A |
|
分辨率 |
1mA |
1mA |
1mA |
1mA |
|
精度 |
±(0.1%+0.15%FS) |
±(0.1%+0.15%FS) |
±(0.1%+0.15%FS) |
±(0.1%+0.15%FS) |
|
电压测量值 |
||||
|
低量程 |
0～30V |
0～30V |
0～30V |
0～30V |
|
分辨率 |
1mV |
1mV |
1mV |
1mV |
|
精度 |
±(0.05% +0.02%FS) |
±(0.05% +0.02%FS) |
±(0.05% +0.02%FS) |
±(0.05% +0.02%FS) |
|
高量程 |
0～150V |
0～150V |
0～150V |
0～500V |
|
分辨率 |
10mV |
10mV |
10mV |
10mV |
|
精度 |
±(0.05%+0.025%FS) |
±(0.05%+0.025%FS) |
±(0.05%+0.025%FS) |
±(0.05%+0.025%FS) |
|
功率测量值(当输入电压和电流值≥满量程的10%) |
||||
|
量程 |
0～100W |
0～100W |
0～100W |
0～100W |
|
分辨率 @P＜100W |
1mW |
1mW |
1mW |
1mW |
|
精度 |
1%+0.1%FS |
1%+0.1%FS |
1%+0.1%FS |
1%+0.1%FS |
|
量程 |
100W～150W |
100W～300W |
100W～300W |
100W～300W |
|
分辨率 @P＜100W |
10mW |
10mW |
10mW |
10mW |
|
精度 |
1%+0.1%FS |
1%+0.1%FS |
1%+0.1%FS |
1%+0.1%FS |
|
工作环境 |
||||
|
交流电压 |
AC110V或AC220V±10% |
|||
|
净重 |
5.2kg |
6.7kg |
||
|
机器尺寸 (W*H*D) |
215*89*412mm |
|||
表二 (600W)
|
型号 |
MEL8513 |
MEL8513C |
MEL8513B |
|
额定输入(0~40℃） |
|||
|
电压 |
0～150V |
0～150V |
0～500V |
|
电流 |
1mA～60A |
1mA～120A |
1mA～30A |
|
功率*1 |
600W |
600W |
600W |
|
最小工作电压 @最大电流 |
0.90V |
1.6V |
4.2V |
|
定电压模式 CV |
|||
|
低量程 |
0.1～30V |
0.1～30V |
0.1～30V |
|
分辨率 |
1mV |
1mV |
1mV |
|
精度 |
±(0.05%+0.02%FS) |
±(0.05%+0.02%FS) |
±(0.05%+0.02%FS) |
|
高量程 |
0.10～150V |
0.10～150V |
0.10～500V |
|
分辨率 |
10mV |
10mV |
10mV |
|
精度 |
±(0.05%+0.025%FS) |
±(0.05%+0.025%FS) |
±(0.05%+0.025%FS) |
|
定电流模式 CC |
|||
|
低量程 |
0～6A |
0～12A |
0～3A |
|
分辨率 |
1mA |
1mA |
1mA |
|
精度 |
±(0.1%+0.1%FS) |
±(0.1%+0.1%FS) |
±(0.1%+0.1%FS) |
|
高量程 |
0～60A |
0～120A |
0～30A |
|
分辨率 |
10mA |
10mA |
10mA |
|
精度 |
±(0.1%+0.15%FS) |
±(0.1%+0.15%FS) |
±(0.1%+0.15%FS) |
|
定电阻模式 CR(当输入电压和电流值≥满量程的10%) |
|||
|
低量程(VH CRL) |
≈0.02～3Ω |
≈0.015～1.5Ω |
≈0.15～18Ω |
|
分辨率 |
50uΩ |
25uΩ |
300uΩ |
|
精度(阻抗) |
±(0.5%+0.5%FS)(Z) |
±(0.5%+0.5%FS)(Z) |
±(0.5%+0.5%FS)(Z) |
|
中量程(VH CRM) |
≈3～300Ω |
≈1.5～150Ω |
≈18～1800Ω |
|
分辨率 |
5.4uS |
10uS |
0.90uS |
|
精度(导纳) |
±(1%+1%FS)(Y) |
±(1%+1%FS)(Y) |
±(1%+1%FS)(Y) |
|
高量程(VH CRH) |
≈30～4000Ω |
≈150～4000Ω |
≈180～4000Ω |
|
分辨率*2 |
0.20uS |
1.2uS |
0.10uS |
|
精度(导纳) |
±(1.5%+1.5%FS)(Y) |
±(1.5%+1.5%FS)(Y) |
±(1.5%+1.5%FS)(Y) |
|
低量程(VL CRL) |
≈0.02～0.6Ω |
≈0.015～0.3Ω |
≈0.15～1.2Ω |
|
分辨率 |
9.6uΩ |
4.8uΩ |
19uΩ |
|
精度(阻抗) |
±(0.5%+0.5%FS)(Z) |
±(0.5%+0.5%FS)(Z) |
±(0.5%+0.5%FS)(Z) |
|
中量程(VL CRM) |
≈0.6～60Ω |
≈0.3～30Ω |
≈1.2～120Ω |
|
分辨率 |
27uS |
54uS |
14uS |
|
精度(导纳) |
±(1%+1%FS)(Y) |
±(1%+1%FS)(Y) |
±(1%+1%FS)(Y) |
|
高量程(VL CRH) |
≈6.0～2000Ω |
≈3.0～2000Ω |
≈12～2000Ω |
|
分辨率 |
3.0uS |
6.1uS |
1.5uS |
|
精度(导纳) |
±(1.5%+1.5%FS)(Y) |
±(1.5%+1.5%FS)(Y) |
±(1.5%+1.5%FS)(Y) |
|
定功率模式(当输入电压和电流值≥满量程的10%) |
|||
|
量程 |
0～100W |
0～100W |
0～100W |
|
分辨率 |
1mW |
1mW |
1mW |
|
精度 |
±(1%+0.1%FS) |
±(1%+0.1%FS) |
±(1%+0.1%FS) |
|
量程 |
100～600W |
100～600W |
100～600W |
|
分辨率 |
10mW |
10mW |
10mW |
|
精度 |
±(1%+0.1%FS) |
±(1%+0.1%FS) |
±(1%+0.1%FS) |
|
电流测量值 |
|||
|
低量程 |
0～6A |
0～12A |
0～3A |
|
分辨率 |
1mA |
1mA |
1mA |
|
精度 |
±(0.1%+0.1%FS) |
±(0.1%+0.1%FS) |
±(0.1%+0.1%FS) |
|
高量程 |
0～60A |
0～120A |
0～30A |
|
分辨率 |
1mA |
10mA |
1mA |
|
精度 |
±(0.1%+0.15%FS) |
±(0.1%+0.15%FS) |
±(0.1%+0.15%FS) |
|
电压测量值 |
|||
|
低量程 |
0～30V |
0～30V |
0～30V |
|
分辨率 |
1mV |
1mV |
1mV |
|
精度 |
±(0.05% +0.02%FS) |
±(0.05% +0.02%FS) |
±(0.05% +0.02%FS) |
|
高量程 |
0～150V |
0～150V |
0～500V |
|
分辨率 |
10mV |
10mV |
10mV |
|
精度 |
±(0.05%+0.025%FS) |
±(0.05%+0.025%FS) |
±(0.05%+0.025%FS) |
|
功率测量值(当输入电压和电流值≥满量程的10%) |
|||
|
量程 |
0～100W |
0～100W |
0～100W |
|
分辨率 @P＜100W |
1mW |
1mW |
1mW |
|
精度 |
1%+0.1%FS |
1%+0.1%FS |
1%+0.1%FS |
|
量程 |
100W～600W |
100W～600W |
100W～600W |
|
分辨率 @P＜100W |
100mW |
100mW |
100mW |
|
精度 |
1%+0.1%FS |
1%+0.1%FS |
1%+0.1%FS |
|
工作环境 |
|||
|
交流电压 |
AC110V或AC220V±10% |
||
|
净重 |
9kg |
||
|
机器尺寸 (W*H*D) |
215*89*507mm |
||
详细性能参数和技术指标请参考 MEL系列数据手册
